SZCZ水泵自动真空充水装置
 |
 |
 |
|
SCZ自动真空引水(JS)
|
SZCZ水泵自动真空引水装置
|
|
SZCZ 水泵自动真空充水装置
水泵启动之前必须先充满水，地面式水泵站要实现自动化，其关键是水泵的自动充水问题。多年来国内由于水泵自动充水技术未过关，为了实现水泵站的自动化操作，都建成了半地下式自灌充水式泵站。这样既耗费了大量建设费用，又存在着水泵被淹没的危险。SZCZ水泵自动充水装置，解决了地面式水泵站水泵自动充水这个难题，给自动化操作奠定了基础。
一、装置的用途及特点
该装置用于水泵站内水泵自动充水，使所有水泵经常处于充水状态，随时可以启动任何一台水泵。用该装置可以使地面式水泵站实现自动化操作，可甩掉传统的半地下自灌充水式自动化泵站设计。因此可节省大量泵站建设费用，避免了水泵被淹的可能性，改善了水泵工作环境及操作环境，确保了水泵站的安全供水，该装置气密性能好，自动化程度高，操作方便，工作安全可靠。
二、装置的工作原理
该装置由两组真空设备（其中一组备用），一个真空箱，一个循环供水箱，一组管道阀件及一套电气自动控制配电箱组成。泵站内所有水泵顶部排气口均安装一个单向气阀，并用管道与真空箱相连。单向气阀的作用是使渗入水泵内空气可自由进入真空箱，而水不能通过此阀。真空箱上装有自动信号发生器，真空设备根据其指令自动工作。当真空箱内真空度低于下限时，发出启动信号真空设备开始工作，此时箱内真空度上升。当箱内真空度达到上限时，发出停止指令真空设备自动停止。这样真空箱内真空度始终保持在一定范围，使每台水泵经常处于充水状态，随时可以启动任何一台水泵。
真空箱容积用于容纳和调节水泵的渗气量，在一定渗气量下使真空泵的启动次数控制一定范围。可根据泵站总渗气量及水泵中心距液面高度（考虑700mm富裕量）对照技术性能表选择装置型号。
水泵自动充水装置性能表

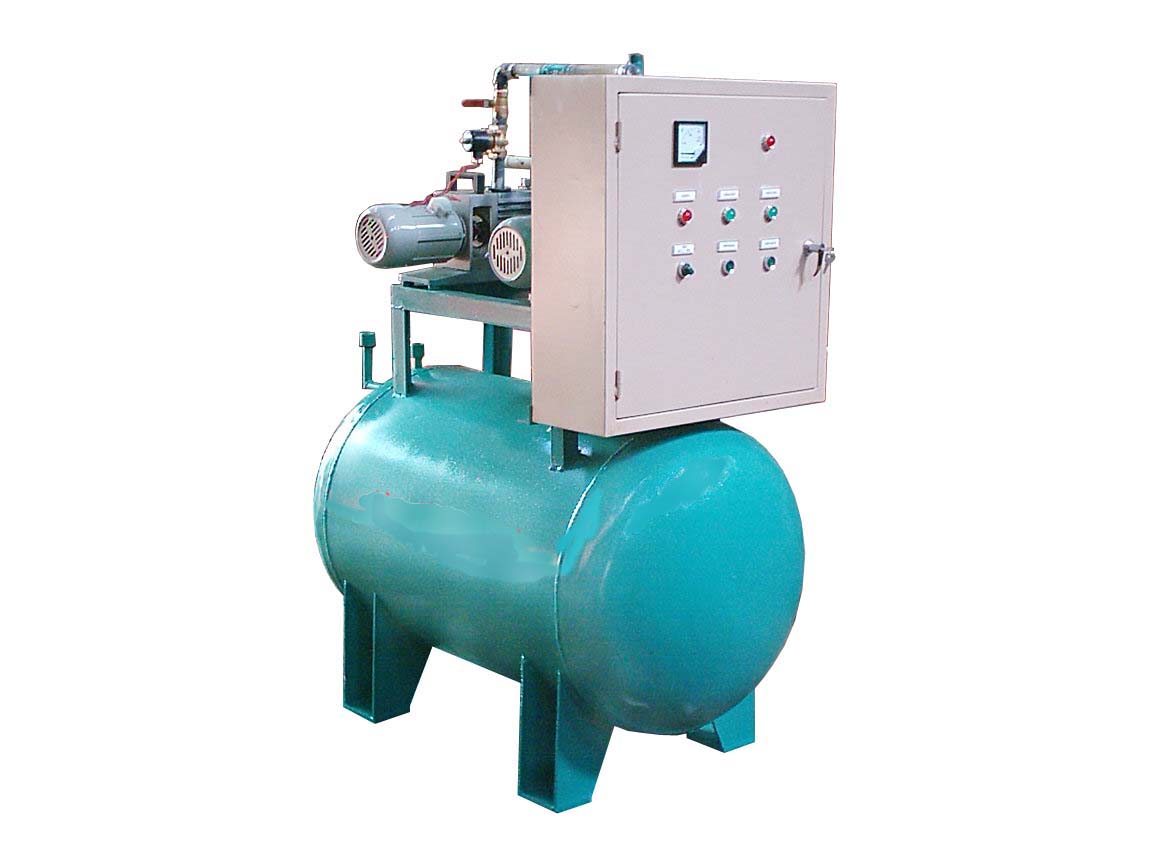

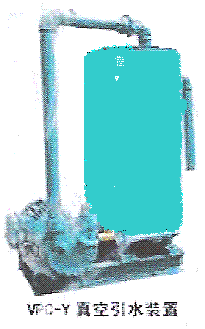

查看实物全图>>>>
SZCZ水泵自动真空充水装置技术参数:
|
型号
|
箱内真空度MPa
|
允许渗气量L/H
|
真空设备
|
备注
|
|
SZCZ-0.75
|
-0.03~-0.09
|
1050~450
|
2BV2070
|
若水池较深(>6M)请选择2BV系列真空泵作为动力源.
|
|
SZCZ-0.75A
|
-0.03~-0.09
|
1050~450
|
2BV2071,SK-1.5
|
|
SZCZ-1.00
|
-0.03~-0.09
|
1050~450
|
2BV5110,SK-1.5
|
|
SZCZ-1.25
|
-0.03~-0.09
|
1750~750
|
2BV5111,SK-1..5
|
|
SZCZ-1.5
|
-0.03~-0.09
|
2100~900
|
2BV5121,SK-3
|
|
SZCZ-2.0
|
-0.03~-0.09
|
2800~1200
|
2BV5131,SK-3
|
| 产品性能表： |
| 2BV全自动真空引水装置 |
JS简易引水真空引水装置 |
|
型 号
|
引水时间估算值 (分钟)
|
备 注
|
型 号
|
引水时间估算值 (分钟)
|
备 注
|
|
1212BV-25
|
3.8V
|
V＝管路容积( )
|
121JS
|
3.8V
|
V＝管路容积( )
|
|
1402BV-25
|
2.3V
|
140JS
|
2.3V
|
|
2202BV-25
|
1.3V
|
220JS
|
1.3V
|
|
1012BV-25
|
1.1V
|
|
|
|
|
1032BV-50
|
0.5V
|
|
|
|
|
1532BV-50
|
0.3V
|
|
|
|
|
一、工作原理：真空引水系统由两台真空泵（一台备用）强制产生负压，系统由真空泵及真空引水罐组成闭环控制系统，实现全自动控制。
