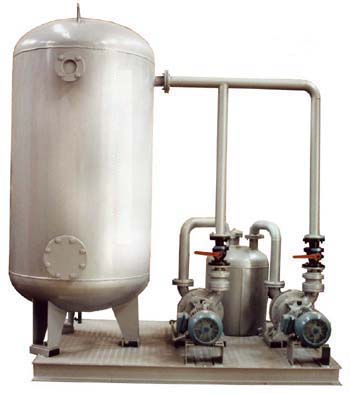

RF系列真空负压站



概述:

      RF系列真空负压站(真空发生装置)是以一台或二台水环真空泵作为真空获得设备,以真空罐作为真空存储设备的成套系统。对于频繁使用真空源而所需抽气量不太大的场合下,该系统比直接使用真空泵大大节约了能源,并有效提高了真空泵的使用寿命。

      该设备可以为国内各类大中型医院提供医用气体中心站的真空源,并广泛应用于化工、医药行业的真空站,轻工行业的装罐系统,汽车行业橡塑工程零件的负压成型,煤炭矿山用的阻燃输送带的浸渍和铸造行业(V法、VRH、V-EPC)的真空源等。同时承接各医院集中供氧,负压及吸引工程的设备安装。

工作原理:

      首先设定真空系统的上下限值(比如上限值设定为-0.08MPa,下限值设定为-0.06MPa),启动系统后,其中一台真空泵开始工作,直到真空罐内真空度高于上限值-0.08MPa,此时真空泵自动停止运行,真空罐内真空由自动逆止阀自动截止,如因工作需求真空罐内真空度降至低于下限值-0.06MPa时,另一台真空泵自动启动,直到真空罐内真空度抽到上限值-0.08MPa为止,如此循环反复自动运行,使真空罐内真空度始终保持在上、下限值之间。

性能特点:

  • 该装置自第一次启动后,全部运行过程可以实现全自动控制。其工作过程中,真空系统内各处的真空度始终在其允许范围内上下波动,其波动范围可根据用户要求进行调整。若出现真空度低于调定值时,报警器将发出警告。
  • 该装置在无人操作情况下对系统进行自动控制,在停电时可自动封闭真空系统。
  • 该装置配备一台汽水分离器,从而可以节约水源并减少环境污染。

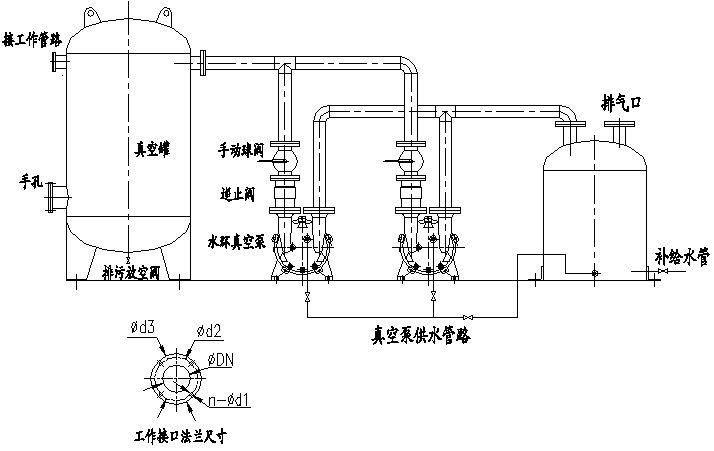

安装尺寸图

型号

真空罐容积
m3

推荐真空泵
(水环真空泵)

真空度波动范围
MPa

极限真空度
MPa
接口法兰尺寸
DN
d3
d2
n
d1
RF-0.3
0.3
2BV2060×2台
0~-0.09
-0.097
40
100
80
4
9
SK-0.4×2台
0~-0.08
-0.089
RF-0.5
0.5
2BV2061×2台
0~-0.09
-0.097
50
110
90
4
9
SK-0.8×2台
0~-0.08
-0.089
RF-1
1
2BV2070×2台
0~-0.09
-0.097
80
145
125
4
9
SK-1.5×2台
0~-0.08
-0.093
RF-1.5
1.5
2BV2071×2台
0~-0.09
-0.097
80
145
125
4
9
SK-1.5×2台
0~-0.08
-0.093
RF-2
2
2BV5110×2台
0~-0.09
-0.097
80
145
125
4
9
SK-3×2台
0~-0.08
-0.093
RF-3
3
2BV5111×2台
0~-0.09
-0.097
100
165
145
4
12
SK-3×2台
0~-0.08
-0.093
RF-5
5
2BV5121×2台
0~-0.09
-0.097
100
165
145
4
12
SK-6×2台
0~-0.08
-0.093

注:

  • 以上型号真空泵为推荐产品,也可根据实际情况增大或减小真空泵抽气速率。
  • 选配真空泵时,推荐优先选用高效节能的2BV系列水环式真空泵,有关技术参数请参照:
    2BV系列水环式真空泵    SK系列水环式真空泵
  • 以上型号为我公司标准系列产品,也可根据用户用求订作异型真空罐、选配真空泵、订做接口法兰尺寸等。
