===产品安装尺寸===

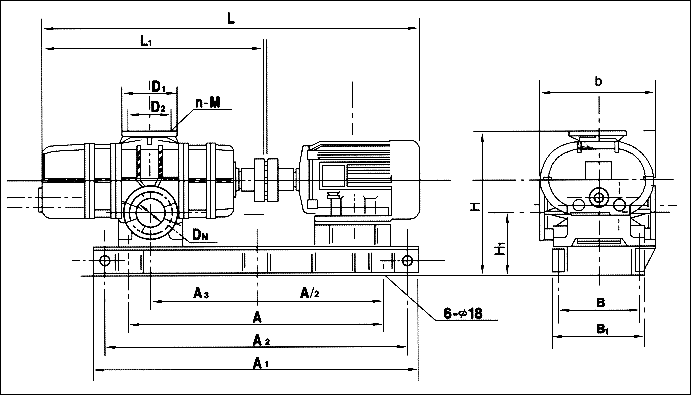

直联型三叶罗茨鼓风机外型尺寸及安装尺寸图
|
型号
|
A1
|
A/2
|
B1
|
B
|
L
|
B2
|
H
|
H1
|
Hn
|
n- φ
|
|
3L-40
|
650
|
250
|
270
|
230
|
620
|
280
|
960
|
370
|
200
|
4-11
|
|
3L-50
|
680
|
250
|
270
|
230
|
690
|
320
|
960
|
370
|
200
|
4-11
|
|
3L-65
|
680
|
250
|
270
|
230
|
690
|
340
|
1030
|
380
|
200
|
4-11
|
|
3L-80
|
880
|
340
|
340
|
300
|
890
|
400
|
1160
|
420
|
200
|
4-11
|
|
3L-100 Ⅰ
|
1020
|
400
|
400
|
350
|
1140
|
400
|
1250
|
500
|
250
|
4-14
|
|
3L-100 Ⅱ
|
1020
|
400
|
400
|
350
|
1200
|
416
|
1360
|
540
|
260
|
4-14
|
|
3L-125 Ⅰ
|
1020
|
400
|
420
|
370
|
1260
|
420
|
1360
|
540
|
260
|
6-18
|
|
3L-125 Ⅱ
|
1250
|
500
|
440
|
380
|
1420
|
500
|
1420
|
600
|
260
|
6-18
|
|
3L-125 Ⅲ
|
1400
|
500
|
480
|
430
|
1520
|
600
|
1420
|
600
|
260
|
6-18
|
|
3L-150 Ⅰ
|
1460
|
600
|
480
|
430
|
1600
|
600
|
1460
|
600
|
290
|
6-18
|
|
3L-150 Ⅱ
|
1600
|
600
|
510
|
450
|
1720
|
600
|
1650
|
720
|
325
|
6-18
|
|
3L-200 Ⅰ
|
1650
|
600
|
510
|
450
|
1850
|
680
|
1800
|
750
|
355
|
6-18
|
|
3L-200 Ⅱ
|
1700
|
700
|
630
|
570
|
1980
|
700
|
1850
|
800
|
400
|
6-18
|
|
3L-250 Ⅰ
|
1850
|
700
|
650
|
590
|
2160
|
760
|
2080
|
920
|
450
|
6-18
|
|
3L-250 Ⅱ
|
1900
|
800
|
700
|
640
|
2200
|
820
|
2200
|
950
|
520
|
6-22
|
|
3L-300
|
1960
|
800
|
800
|
740
|
2360
|
900
|
2400
|
1020
|
600
|
6-22
|
罗茨鼓风机选型软件下载
带联型三叶罗茨鼓风机外型尺寸及安装尺寸图
|
型号
|
A
|
A1
|
B
|
B1
|
L
|
B2
|
H
|
H1
|
Hn
|
n- φ
|
|
3L-40
|
680
|
250
|
270
|
230
|
690
|
480
|
960
|
370
|
200
|
4-11
|
|
3L-50
|
680
|
250
|
270
|
230
|
690
|
480
|
960
|
370
|
200
|
4-11
|
|
3L-65
|
680
|
250
|
270
|
230
|
690
|
520
|
1030
|
380
|
200
|
4-11
|
|
3L-80
|
880
|
340
|
460
|
420
|
890
|
600
|
1160
|
420
|
200
|
4-11
|
|
3L-100 Ⅰ
|
1020
|
400
|
460
|
420
|
1040
|
650
|
1250
|
500
|
250
|
4-14
|
|
3L-100 Ⅱ
|
1020
|
400
|
460
|
420
|
1040
|
720
|
1360
|
540
|
260
|
4-14
|
|
3L-125 Ⅰ
|
1020
|
400
|
460
|
420
|
1040
|
720
|
1360
|
540
|
260
|
6-18
|
|
3L-125 Ⅱ
|
1060
|
430
|
560
|
510
|
1110
|
820
|
1420
|
600
|
260
|
6-18
|
|
3L-125 Ⅲ
|
1060
|
430
|
560
|
510
|
1110
|
820
|
1420
|
600
|
260
|
6-18
|
|
3L-150 Ⅰ
|
1240
|
525
|
640
|
590
|
1300
|
930
|
1460
|
600
|
290
|
6-18
|
|
3L-150 Ⅱ
|
1400
|
600
|
700
|
650
|
1450
|
1020
|
1650
|
720
|
325
|
6-18
|
|
3L-200 Ⅰ
|
1440
|
600
|
700
|
650
|
1550
|
1200
|
1800
|
750
|
355
|
6-18
|
|
3L-200 Ⅱ
|
1500
|
600
|
750
|
700
|
1600
|
1320
|
1850
|
800
|
400
|
6-18
|
|
3L-250 Ⅰ
|
1600
|
700
|
800
|
740
|
1800
|
1450
|
2080
|
920
|
450
|
6-18
|
消音器外型尺寸及安装尺寸图

|
型号
|
进口消音器
|
出口消音器
|
管径
|
|
D1
|
D2
|
L
|
n
|
φ
|
D1
|
D2
|
L
|
n
|
φ
|
Dn
|
|
3L-40
|
110
|
160
|
530
|
4
|
18
|
110
|
142
|
580
|
4
|
18
|
40
|
|
3L-50
|
125
|
160
|
530
|
4
|
18
|
125
|
142
|
580
|
4
|
18
|
50
|
|
3L-65
|
145
|
185
|
615
|
4
|
18
|
145
|
160
|
635
|
4
|
18
|
65
|
|
3L-80
|
160
|
240
|
665
|
4
|
18
|
160
|
195
|
905
|
4
|
18
|
80
|
|
3L-100 Ⅰ
|
180
|
280
|
685
|
8
|
18
|
180
|
255
|
1120
|
8
|
18
|
100
|
|
3L-100 Ⅱ
|
210
|
320
|
775
|
8
|
18
|
210
|
285
|
1200
|
8
|
18
|
100
|
|
3L-125 Ⅰ
|
210
|
320
|
775
|
8
|
18
|
210
|
285
|
1200
|
8
|
18
|
125
|
|
3L-125 Ⅱ
|
210
|
320
|
775
|
8
|
18
|
210
|
285
|
1200
|
8
|
18
|
125
|
|
3L-125 Ⅲ
|
210
|
320
|
775
|
8
|
18
|
210
|
285
|
1200
|
8
|
18
|
125
|
|
3L-150 Ⅰ
|
240
|
380
|
800
|
8
|
18
|
240
|
320
|
1250
|
8
|
18
|
150
|
|
3L-150 Ⅱ
|
240
|
380
|
800
|
8
|
18
|
240
|
320
|
1250
|
8
|
18
|
200
|
|
3L-200 Ⅰ
|
295
|
420
|
900
|
8
|
22
|
295
|
360
|
1350
|
8
|
22
|
200
|
|
3L-200 Ⅱ
|
295
|
420
|
900
|
8
|
22
|
295
|
360
|
1350
|
8
|
22
|
250
|
|
3L-250 Ⅰ
|
350
|
450
|
1050
|
8
|
22
|
350
|
400
|
1450
|
8
|
22
|
250
|
|
3L-250 Ⅱ
|
350
|
450
|
1050
|
12
|
22
|
350
|
400
|
1450
|
12
|
22
|
250
|
|
3L-300
|
400
|
500
|
1200
|
12
|
22
|
400
|
450
|
1600
|
12
|
22
|
300
|
|
|
|
|
