新东泵业有限公司密集成套型风机-密集成套型风机参数表

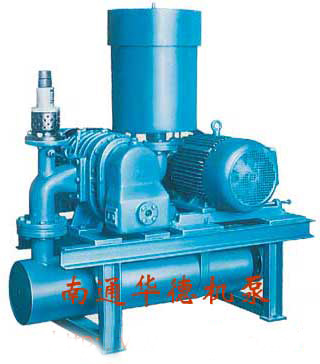

●密集成套型罗茨风机
   JAS系列三叶成组型低噪声罗茨鼓风机是在引进技术产品基础上,运用三叶、内回流、成组等国际领先技术研发的新一代低能耗、低噪声产品。它集风机、电机、过滤器、进出口消声器、弹性接头、安全阀、止回阀、压力计于一体,并可配置PLC信号接口,智能监控仪、隔声罩。结构紧凑、功能齐全、设计安装更便利,操作维护更省心。

   JAS系列三叶成组型低噪声罗茨鼓风机采用三叶摆线叶型、内回流结构等先进设计技术和高精度制造技术,在高压力上具有非常稳定的性能,应用范围十分广泛,可派生多种密封结构型式,满足各种特殊工况的要求,是广大用户在49~98kPa下的首选产品。

最新一代高效低噪型三叶叶型。
结构紧凑、配置齐全、安装维护方便。
具有多种密封结构形式,可输送各种特殊介质,满足不同工业种类的需要。

● 流量范围
流量:1.63~101m 3 /min 升压:9.8~98kPa


● 性能表说明
  流量:性能表中流量Qs是指标准吸气状态(绝对压力101.325kPa、温度20℃、相对湿度50%),介质为空气时罗茨鼓风机的进口流量,对于输送其它介质或非标准状态下的流量段进行换算。
   流量换算:当进气流量用基准状态(温度0℃,绝对压力101.325kPa)下的流量Qn表示时,需先按下式换算成标准吸气状态下的流量Qs后,再查性能表(通常不考虑湿度)。
   Qs=1.0733Qn
   当进气温度ts与20℃相差较大,或者吸入气体分子量M显著地偏离空气分子量29时,实际进气流量Qs按下式计算:
   Qb=(Qth-Qsa)×[(273+ts)/(273+20)×29/M] 1/2
   Qs=Qth-Qb
   式中:Qb—吸入气体温度为ts℃,分子量为M时的内泄漏量m 3 /min;
   Qth—理论流量m 3 /min;(根据要求升压下的进口流量,按性能表初步选型后由性能表查得)。
   Qsa—标准吸入状态下的实际m 3 /min流量。(初步选型后性能表所示的流量)
   压力单位换算:9.8kPa=0.1kgf/cm 2 =1000mmH 2 O=73.5mmHg=98mbar=0.0967atm
   表列性能参数以空气为介质,如输送其它介质或进气状态与标准进气状态不符时,流量需进行相应的换算。

● 性能表使用说明

   Qs系指在各种进口真空度下,温度为20℃时的进口气体流量。
   性能表参数以空气为介质,如输送其它介质或进气状态与规定进气状态不符时,实际流量需进行相应的换算。
   性能表中△符号所示转速表示直联传动,*符号表示可直联也可带联传动,其它均为皮带传动。
   电动机防护等级如无特别说明,一般选用IP44。

● 选型订货须知
   样本性能表参数基于确定的进气状态和排气状态,真空泵选型时,请注明输送介质、进气状态、进口流量、排气压力及环境条件。
   特殊使用要求如防腐防爆、安装布置、密封、调节、控制方式等等请在订货前说明。
