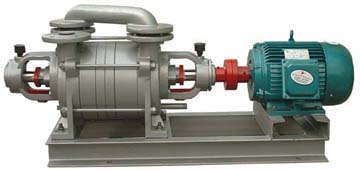

2SK系列两级水环式真空泵 |

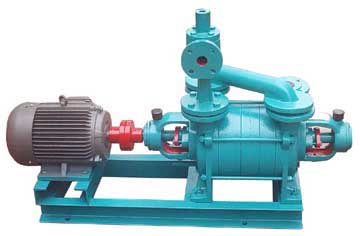

2SK－P1大气喷射泵机组 |
| 2SK系列两级水环真空泵和2SK-P1系列两级水环真空泵—大气喷射泵机组被用于抽取空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体以便在密闭容器中获得较高真空。 它被广泛应用于食品、编织化工、医药和冶金工业及电子领域的真空蒸发、真空浓缩、真空回潮、真空浸渍、真空干燥及真空冶炼等。具有真空度高、在高真空区抽速大及结构紧凑、工作可靠、维修方便等特点。 2SK系列适用于吸入压力低于-0.08MPa的工况条件。2SK-P1系列适用于吸入压力低于-0.096MPa的工况条件，在配用大气泵时，极限真空度可达－750mmHg。 工作真空范围为-0.03---0.08MPa。 |
主要特点：
|
|
型号 |
抽气量 (米3/分) |
极限真空 (MPa) (毫米汞柱) |
功率 (千瓦) |
泵转速 (转/分) |
供水量 (L/min) |
口径 (mm) |
泵重 (含电机) (Kg) | ||
|
最大 |
吸入压力为 -0.093MPa (-700mmHg) |
进 |
出 | ||||||
|
2SK-1.5 |
1.5 |
0.9 |
-0.097(-725) |
4 |
1440 |
10-15 |
40 |
40 |
200 |
|
2SK-3 |
3 |
2 |
-0.097(-725) |
7.5 |
1440 |
15-20 |
40 |
40 |
260 |
|
2SK-6 |
6 |
4 |
-0.098(-735) |
15 |
1460 |
25-35 |
50 |
50 |
460 |
|
2SK-12 |
12 |
8 |
-0.098(-735) |
22 |
970 |
40-50 |
100 |
100 |
850 |
|
2SK-20 |
20 |
14 |
-0.098(-735) |
45 |
740 |
60-80 |
125 |
125 |
1550 |
|
2SK-30 |
30 |
20 |
-0.098(-735) |
55 |
741 |
60-80 |
125 |
125 |
1800 |
|
型号 |
抽气量 (米3/分) |
极限真空 (MPa) (毫米汞柱) |
功率 (千瓦) |
泵转速 (转/分) |
供水量 (L/min) |
口径 (mm) |
泵重 (含电机) (Kg) | ||
|
最大 |
吸入压力为 -0.093MPa (-700mmHg) |
进 |
出 | ||||||
|
2SK-1.5P1 |
1.5 |
0.9 |
-0.099(-750) |
4 |
1440 |
10-15 |
40 |
40 |
200 |
|
2SK-3P1 |
3 |
2 |
-0.099(-750) |
7.5 |
1440 |
15-20 |
40 |
40 |
260 |
|
2SK-6P1 |
6 |
4 |
-0.099(-750) |
15 |
1460 |
25-35 |
50 |
50 |
460 |
|
2SK-12P1 |
12 |
8 |
-0.099(-750) |
22 |
970 |
40-50 |
100 |
100 |
850 |
|
2SK-20P1 |
20 |
14 |
-0.099(-750) |
45 |
740 |
60-80 |
125 |
125 |
1550 |
|
2SK-30P1 |
30 |
20 |
-0.099(-750) |
55 |
741 |
60-80 |
125 |
125 |
1800 |
| 注：1、表中所列性能指标指下列规定条件下的性能指标： ① 大气压力为0.1013MPa（760mmHg） ② 进水温度15℃ ③ 吸入空气温度20℃ ④空气相对温度70% 2、供水量为吸入压力－0.05MPa（－400mmHg）时的数值，极限真空时可大于此值。 3、性能允差±10% 4、吸气压力为－0.093MPa时抽气量为加电磁阀控制大气泵时的抽气量。 |
|

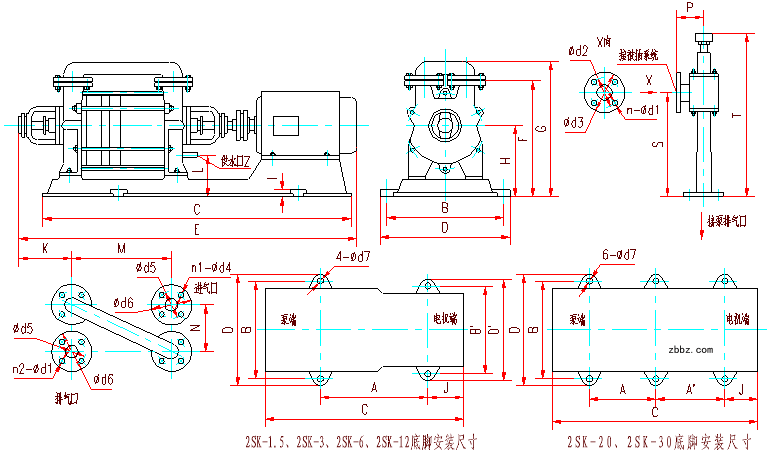

代号 |
A |
A' |
B |
B' |
C |
D |
D' |
E |
F |
G |
H |
I |
J |
K |
L |
|
2SK-1.5 |
605 |
/ |
360 |
360 |
950 |
410 |
410 |
1150 |
422 |
485 |
270 |
30 |
125 |
214 |
162 |
|
2SK-3 |
710 |
/ |
400 |
400 |
1136 |
460 |
460 |
1346 |
417 |
491 |
265 |
35 |
159 |
214 |
157 |
|
2SK-6 |
863 |
/ |
420 |
420 |
1391 |
470 |
470 |
1623 |
500 |
608 |
315 |
30 |
218 |
234 |
183 |
|
2SK-12 |
1038 |
/ |
520 |
460 |
1642 |
580 |
520 |
1965 |
615 |
750 |
375 |
30 |
216 |
246 |
183 |
|
2SK-20 |
700 |
700 |
690 |
/ |
1972 |
750 |
/ |
2306 |
840 |
1004 |
500 |
30 |
306 |
283 |
225 |
|
2SK-30 |
810 |
750 |
720 |
/ |
2215 |
780 |
/ |
2715 |
840 |
1004 |
500 |
30 |
344 |
283 |
225 |
|
代号 |
M |
N |
P |
S |
T |
Z |
n1 |
n2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
|
2SK-1.5 |
264 |
162 |
99 |
180 |
360 |
G1/2" |
4 |
4 |
14 |
92 |
120 |
18 |
110 |
150 |
14 |
|
2SK-3 |
344 |
162 |
99 |
357 |
570 |
G1/2" |
4 |
4 |
18 |
120 |
152 |
18 |
110 |
150 |
14 |
|
2SK-6 |
429 |
210 |
99 |
515 |
734 |
G1/2" |
4 |
4 |
18 |
120 |
152 |
18 |
125 |
160 |
18 |
|
2SK-12 |
599 |
280 |
120 |
565 |
800 |
G1/2" |
6 |
6 |
14 |
150 |
180 |
14 |
170 |
200 |
27 |
|
2SK-20 |
619 |
350 |
180 |
774 |
1022 |
G3/4" |
8 |
8 |
18 |
200 |
235 |
18 |
200 |
235 |
27 |
|
2Sk-30 |
749 |
350 |
180 |
1016 |
1264 |
G3/4" |
8 |
8 |
18 |
200 |
235 |
18 |
200 |
235 |
27 |

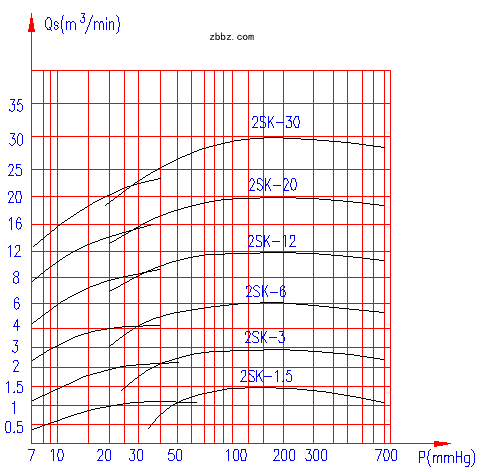

两级水环真空泵一级大气泵抽速曲线
| 该性能曲线是在吸入介质为20℃的饱和空气，工作液温度15℃，排气压力1013mba的状态下得到的。性能允许差±10%，图中左侧为配用大气喷射器的性能曲线。 |
